YLUN002GQAH

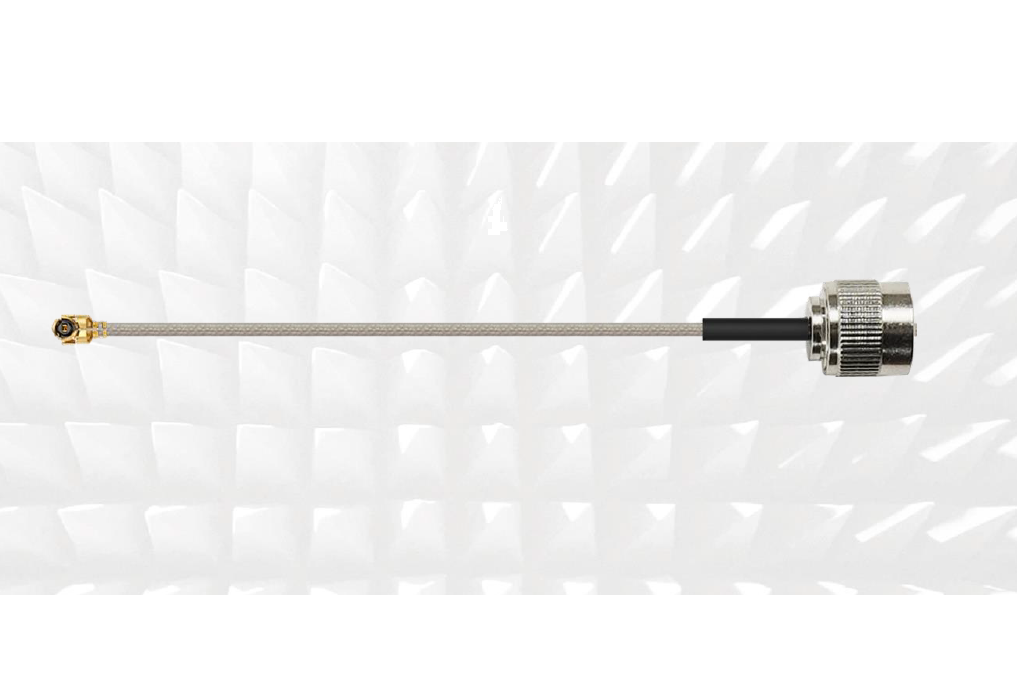

Cable RF DC-6 GHz TNC macho a IPEX MHF1

Fabricante:
QUECTEL WIRELESS SOLUTIONS Co.,Ltd.
EOL:
Producto EOL

El YLUN002GQAH es un cable RF de 200 mm para conexión entre antenas, módulos y placas base. Cubre el rango DC-6000 MHz, integra conectores TNC macho a IPEX MHF1, impedancia de 50 Ω, VSWR máximo ≤ 1,5, pérdida máxima de cable de -1,6 dB y cumplimiento RoHS/REACH.

Especificaciones:
Formato:
Latiguillo
Frecuencia:
DC-6000 MHz
Montaje:
Terminal
Rango Temperatura Operativa:
-40°C a +85°C
Tecnología:
CABLE-RF
Solicitar información Validar compatibilidad Asistencia en disenyo
Solicitar información Validar compatibilidad Asistencia en disenyo
Descripción
Datasheets
Descripción
El YLUN002GQAH es un cable RF diseñado para interconectar antenas, módulos y placas base en aplicaciones inalámbricas que requieren buena integridad de señal hasta 6 GHz. Su rango de trabajo DC-6000 MHz permite cubrir bandas celulares, Wi-Fi 2,4 GHz, Wi-Fi 5 GHz y rangos sub-6 GHz, con impedancia característica de 50 Ω. Incorpora conectores TNC macho a IPEX MHF1, longitud de 200 mm y cable coaxial marrón de Φ 1,78 mm, con conductor interno de acero cobreado plateado, aislante FEP, conductor externo de cobre plateado y cubierta FEP. Presenta VSWR ≤ 1,5, pérdida de retorno máxima ≤ -14,1 dB y pérdida máxima de cable de -1,6 dB, manteniendo un rendimiento RF adecuado para integración en equipos de comunicación. Opera entre -40 °C y +85 °C, pesa aproximadamente 12,4 g y cumple con RoHS y REACH.
Datasheets
Datasheet

Datasheet-YLUN002GQAH
